JY41W、JY41Y 型氧气专用截止阀

关注次数:

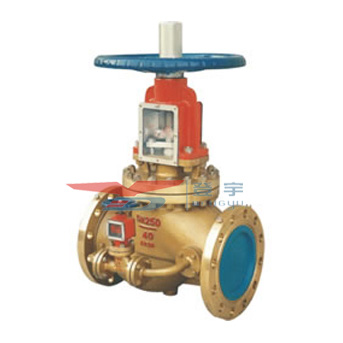

JY41W、JY41Y 型氧气专用截止阀
[我要询盘]

【产品用途】
JY41W、JY41Y 氧气专用截止阀采用材质优良的硅黄铜或不锈钢铸造而成,具有机械强度高,耐磨损、安全性好等优点。使用在氧气管路上,具有非常好的防爆阻燃性能,消除了氧气管路上的不安全因素。
【产品特点】
1、防燃阻火:主要部件的材质为铜合金,属不可燃材料,即使与高速气流中的固体粒子碰撞也不会产生火花。因此,本阀具有非常好的防燃阻火性能
2、安全可靠:本阀带有防尘、防水、防油污装置,所有与氧气接触的阀件在组装前均经过严格脱脂和禁油措施,填料材质为聚四氟乙烯,可确保使用时安全可靠
【性能参数】

公称通径(DN) 15-400
公称压力(MPa) 1.6 2.5 4.0
试验压力
(MPa)
强度 2.4 3.75 6.0
密封 1.76 2.75 4.4
适用温度 ≤200℃
适用介质 氧气
阀体 硅黄铜、不锈钢
阀杆 不锈钢
阀芯 铜、不锈钢
填料 聚四氟乙烯

主要外形和连接尺寸

1.6MPa DN L D D1 D2 b n-Φd H Do
凸面法兰
RF
JY41W-16P
JY41W-16T
JY41Y-16P
JY41Y-16T
25 160 115 85 65 14 4-Φ14 305 160
32 180 135 100 78 16 4-Φ18 316 160
40 200 145 110 85 16 4-Φ18 328 180
50 230 160 125 100 16 4-Φ18 356 200
65 290 180 145 125 18 4-Φ18 389 280
80 310 195 160 135 20 8-Φ18 400 280
100 350 215 180 155 20 8-Φ18 460 320
125 400 245 210 185 22 8-Φ18 528 320
150 480 280 240 210 24 8-Φ23 668 450
200 600 335 295 265 26 26-Φ23 795 500
250 650 405 355 320 30 30-Φ25 910 560
300 750 460 410 375 30 30-Φ25 1200 640
350 850 520 470 435 34 34-Φ25 1200 720
400 950 580 525 485 36 36-Φ30 1560 800
